雷蒙磨

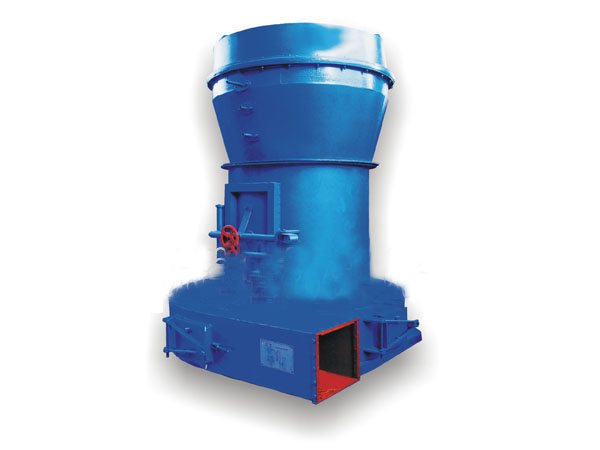

雷蒙磨結構:
雷蒙磨有底盤,磨環,底盤中間裝有空心立柱,作為主軸的支座。主軸裝在空心立柱的中間,由電機1通過減速裝置帶動旋轉。主軸上端裝有梅花架,梅花架上有短軸,用來懸掛磨輥5,使磨輥能繞短軸擺動。磨輥中間是能自由轉動的輥?zhàn)虞S,軸的下端裝有輥?zhàn)。每臺磨機磨輥的數目為3~6個,沿梅花架四周作均勻布置。在梅花架的下面,裝有刮板。當主軸旋轉時,磨輥由于離心力的作用緊壓在磨環上,因此,磨輥除了有被主軸帶動繞磨機中心線旋轉的公轉運動外,還有由于磨環和輥?zhàn)又g的摩擦力作用而產生的自轉運動。從給料機加入落在底盤上的物料被刮板刮起,撒到磨輥前面的磨環上,當物料還來不及落下時,就被隨之而來的磨輥所粉碎。在底盤下緣的周邊上,設有進風孔和風筒。合格的產品在風力作用下經頂部的分級器排出,由分級器分離出的不合格的部分返回磨機重新研磨.雷蒙磨是炭素、電炭工業上選用得較多的一種。
雷蒙磨是一種粉磨機械,可獲得細度達0.044mm的干粉料,并且?guī)в锌諝夥旨壯b置,從而可調地連續自動地工作。

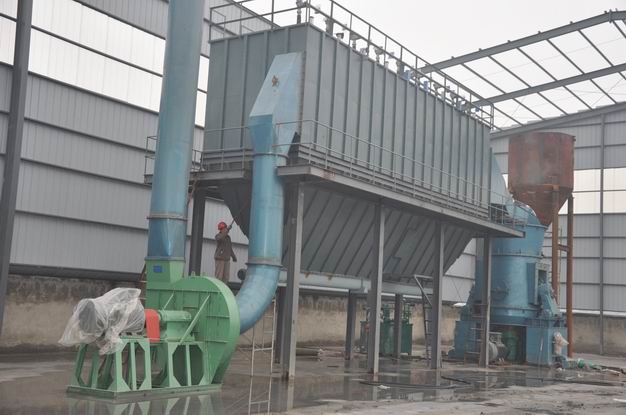

雷蒙磨磨粉系統是由破碎機、斗式提升機,儲料倉,主機(雷蒙磨)、大旋風、鼓風機、小旋風、袋式除塵器、抽風機傳動裝置等構成的。
雷蒙磨的粉磨工藝流程:
原料用破碎機初碎,經斗式提升機送到貯料斗,由喂料器將物料均勻定量地喂入磨機(雷蒙磨)粉碎,鼓風機從磨機底部鼓入空所,細粉被氣流帶向上部的分析器過風篩,粒度大者被擋回再磨,小粉粒隨氣流進入大旋風分離器進行他離收集成產品,氣流大部分循環使用。
