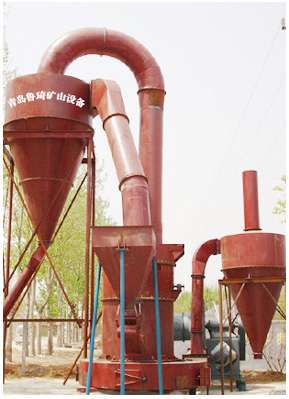

雷蒙機（雷蒙磨）-R型擺式磨粉機

用途：

R型擺式磨粉機適用于加工石膏、方解石、石灰石、重晶石、螢石、磷灰石、長石和石英等莫式硬度不大于7級，濕度在6%以下的多種非易燃易爆礦產物料的粉磨加工。

工作過程：

塊狀物料經破碎至0-30毫米的粒度，由提升機將其垂直輸送到儲料斗內，再由電磁振動給料機把物料定量、均勻連續地送入主機內，進行研磨。磨后的粉子被鼓風機鼓出之風流吸出，經置于主機上方的分析機進行分級。細度合乎規格的粉子，隨風流進入大旋風收集器，收集后經出粉管排出即為成品。風流由大旋風收集器上端的回風管流入鼓風機。整個風路系統是密閉循環的并且是在負壓狀態下流動的。
由于被磨物料中含有水份并在研磨過程中蒸發變?yōu)闅怏w以及整個管路中各法蘭接合處漏入風管的氣體，導致循環風路中的風量增加，此項增加的風量，從鼓風機的主機中間的余風管導入小旋風收集器，隨同風流帶入的若干細粉，經小旋風收集后，由另一個出粉管排出，氣體經小旋風收集后排空。

標 準 產 量：

產品代號	莫氏硬度（級）
	≥2-3	＞3-4	＞4-5	＞5-6	＞6-7
	產量（噸/小時）
3R2714	1.3-1.6	1-1.3	0.7-1	0.5-0.7	0.3-0.5
4R3216	2.6-3.2	2-2.6	1.6-2	1.2-1.6	1-1.2
5R4119	5-6.3	4-5	3.2-4	2.5-3.2	2-2.5
6R4522	12-22	14-18	11-14	6-10	4-8

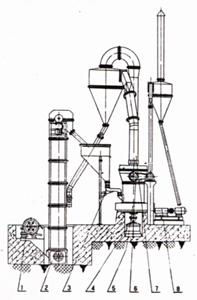

R型擺式磨粉機配套設備示意圖

結 構 特征：

1、擺式磨粉機占地面積小，成套性強，從塊料粉碎到成品包裝能獨立自成生產體系。
2、經過擺式磨粉機研磨的成品粒度通篩率能達到99%以上，這是其他磨粉機所不能勝任的。
3、采用電磁振動給料機給料均勻，易于調節、體積小、重量輕、并能省電，維護方便。
4、電氣采用集中控制選型先進，在主機房內可實現無人操作。
5、主機傳動裝置采用密閉減速機，傳動平穩、運轉可靠，不滲漏油。
6、主鏟刀架在運轉時始終處于與物料接觸，所以鏟刀架由上下二部分組成，下座磨損后拆卸連接螺栓即可調換。
① 鄂式破碎機
② 畚斗提升機
③ 電磁振動給料機
④ 傳動裝置
⑤ 主機
⑥ 分析機
⑦ 管道裝置
⑧ 鼓風機

技術 參數：

產品代號	磨輥			磨環		最大進料粒度 (毫米)		成品粒度 (毫米)	主機功率 (千瓦)
產品代號	個數(個)	直徑	高度	內徑	高度	破碎機	磨粉機	成品粒度 (毫米)	主機功率 (千瓦)
3R2714	3	270	140	830	140	130	15	0.044-0.125	22
4R3216	4	320	160	970	160	210	20		37
5R4119	5	410	190	1270	190	210	20		75
6R4522	6	450	220	1520	220	350	60		110

型號	主機	鼓風	鄂式破碎機	分析機	斗提升機	電磁震動給料機
3R2714	22	15	5.5	4	3	0.06
4R3216	37	37		5.5		0.06
5R4119	75	55	15	7.5		0.2
6R4522	110	90	30	11	11	0.45
